Machine de tranche et de coupe transversale à ultrasons pour un traitement de tissu efficace

Le sliting à ultrasons et machine à découper Offre une solution intégrée pour la coupe de textiles de haute précision. Conçu avec une automatisation avancée, cet équipement combine une technologie à ultrasons avec un contrôle centralisé de PLC, rationalisant l'ensemble du processus de production, du détente à la fente, à la coupe croisée et à la sortie finale. Sa mise en page efficace et ses options personnalisables le rendent adapté à divers types de tissus, en particulier ceux avec l'élasticité ou les textures délicates.

Caractéristiques

Modèle: AH-2200
Alimentation: 380v
Puissance du générateur: 800W × plusieurs unités
Fréquence de sortie: 20 kHz
Vitesse de travail: 1 à 20 mètres / minute
Largeur de tranche: réglable
Diamètre de déroulement max: 800 mm
Coupe croisée: lame unique / multi-billes (moteur pas à pas de 8,5 N)
Motors:

• 3,5 kW servomoteur × 1

• Moteur pas à pas 60N × 1

• Moteur de transmission de 2,2 kW avec onduleur × 1
  Système d'entraînement: entièrement automatique
  Poids de la machine: 1800–2500kg
  Flux de traitement: Déclusion → Plact mécanique → Coupe croisée → Sortie

Caractéristiques clés

1. Opération automatisée
   Remplacement des méthodes traditionnelles d'aiguille et de thread, le système est entièrement automatisé avec un contrôle centralisé de PLC. Toutes les actions sont effectuées en séquence, réduisant le travail manuel et améliorant l'efficacité.

2. Détendage contrôlé par la tension
   L'arbre d'expansion de l'air est contrôlé par une tension par un moteur dédié, permettant une alimentation stable.

3. Correction de bord automatique
   Un système de correction automatique garantit un alignement des matériaux cohérent, la réduction des taux d'erreur et l'amélioration de la précision de coupe tout en maintenant l'efficacité énergétique.

4. Mécanisme de coupe réglable
   La machine prend en charge la découpe verticale linéaire à rail et et la coupe croisée à grande vitesse stable. Les bords de tissu finis sont propres et exempts de l'effilochage, avec des options de largeur personnalisables.

5. Options de lame personnalisables
   Sur la base des besoins des clients, la coupe croisée à lame peut être configurée pour améliorer l'efficacité des produits de plus grande taille.

Configuration à deux lames contre trois lames

Système à deux pales

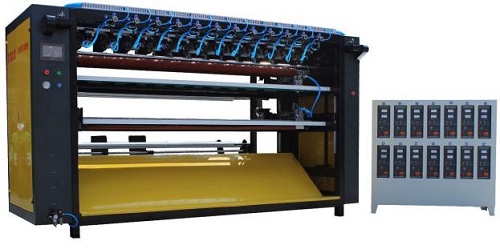

La configuration à deux lames comprend une armoire électrique, une unité de tranche principale et de coupe croisée et une empreinte compacte. Le tissu est alimenté par le haut, se déplaçant directement des rouleaux supérieurs aux lames verticales au-dessus de la section de coupe transversale. Ce chemin de processus plus court est idéal pour les matériaux élastiques, car il minimise l'étirement et la distorsion.

Chaque lame de coupe croisée est montée indépendamment, ce qui facilite l'ajustement ou la suppression en fonction des exigences de taille du produit. La distance entre les lames supérieure et inférieure peut être ajustée jusqu'à 800 mm. Le rouleau de serrage de rotation inverse aide les matériaux à tomber proprement sans attraper les rouleaux.

Système à trois lames
Cette version ne comporte pas une armoire électrique externe et nécessite une zone d'installation plus grande. Le tissu est alimenté par le bas et la section de tranche fonctionne comme une unité indépendante. Chaque ensemble de lame à ultrasons correspond verticalement, simplifiant l'alignement et le réglage de la taille.

Après la tranche, une barre mobile transmet des signaux pour déclencher une coupe croisée. Les lames de coupe croisée sont alignées sur un panneau partagé, avec le coup de chaque couteau limité par conception. Alors que les lames inutilisées peuvent être retirées, le fonctionnement de la plaque de base reste unifié. L'utilisation de moins de lames peut introduire de légers déséquilibres, de sorte que les systèmes à deux pales sont préférés pour des tailles de produits plus grandes.

Considérations structurelles

Les lames verticales de la version à trois lames ne sont pas recommandées pour être positionnées au-dessus de la section de coupe croisée. Cela augmenterait considérablement la hauteur de la machine, affectant la stabilité, la facilité de maintenance et la logistique, en particulier pour les installations sur les étages supérieurs ou par des points d'accès étroits.

Gamme de taille de coupe

• Taille minimale de coupe croisée: 20 × 20 cm

• Taille minimale de rotation: 15 × 15 cm

La version à quatre lames suit le même principe de travail que la lame à trois lames, avec seulement une hauteur globale légèrement augmentée.

Cette machine à trancher et à coupe transversale à ultrasons offre des résultats précis, une flexibilité personnalisable et des performances stables - ce qui en fait une solution fiable pour les environnements de fabrication textile moderne.
