Qu'est-ce qu'une machine de soudage par ultrasons et comment fonctionne-t-elle ?

Qu'est-ce qu'une machine de soudage par ultrasons ?

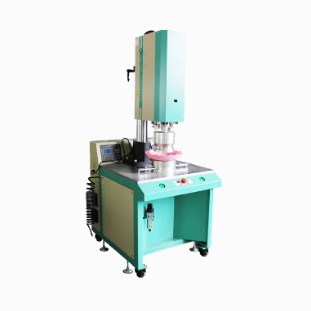

Un machine de soudage par ultrasons est un équipement industriel qui relie deux matériaux, le plus souvent des thermoplastiques ou des métaux, en utilisant des vibrations à haute fréquence plutôt que la chaleur provenant d'une source externe ou d'adhésifs. La machine convertit l'énergie électrique en vibrations mécaniques, qui sont ensuite appliquées aux surfaces à assembler. Cette vibration génère une chaleur de friction localisée à l'interface entre les deux pièces, ramollissant ou faisant fondre le matériau juste assez pour former une liaison solide et permanente lors de son refroidissement. Étant donné que le processus ne fait pas appel à des colles, des solvants ou des flammes nues, il est largement considéré comme une méthode d'assemblage propre, rapide et reproductible, adaptée aux environnements de fabrication à grand volume.

Contrairement aux techniques de soudage traditionnelles qui nécessitent la fusion d’un composant entier, le soudage par ultrasons concentre l’énergie précisément au niveau de la ligne de joint. Cette approche ciblée réduit le gaspillage de matériaux, raccourcit les temps de cycle et minimise les contraintes thermiques sur les zones environnantes, ce qui en fait un choix privilégié pour les assemblages délicats tels que les composants électroniques, les dispositifs médicaux et les films d'emballage.

Comment fonctionne le soudage par ultrasons ?

Le principe de fonctionnement d'une machine de soudage par ultrasons est centré sur la conversion de l'énergie électrique en vibrations mécaniques à haute fréquence, généralement comprises entre 15 kHz et 70 kHz. Ces vibrations sont transmises par une série de composants de précision qui amplifient et dirigent l'énergie vers le point exact où la liaison doit se produire.

Composants clés de la machine

Chaque système de soudage par ultrasons repose sur un ensemble coordonné de pièces travaillant ensemble pour produire une soudure cohérente :

Le processus de soudage étape par étape

Une fois la machine configurée, le cycle de soudage proprement dit se déroule en quelques secondes. Comprendre chaque étape permet d’expliquer pourquoi le processus est si efficace :

• Les deux pièces à assembler sont positionnées entre le cornet et l'enclume, avec un point de contact conçu connu sous le nom de directeur d'énergie dans les applications de soudage plastique.
• Le klaxon descend et applique une pression contrôlée pour maintenir les pièces fermement ensemble.
• Les vibrations à haute fréquence sont activées, créant une friction à l'interface articulaire
• La chaleur localisée s'accumule rapidement, ramollissant ou faisant fondre le matériau au point de contact uniquement.
• La vibration s'arrête tandis que la pression est maintenue, permettant au matériau fondu de se solidifier et de former une liaison moléculaire permanente
• Le klaxon se rétracte et la pièce finie et soudée est retirée du luminaire

Cette séquence entière prend généralement moins d'une seconde pour les petits composants et seulement quelques secondes pour les assemblages plus grands ou plus complexes. C'est pourquoi le soudage par ultrasons est si bien adapté aux lignes de production automatisées.

Principaux avantages du soudage par ultrasons

Les fabricants choisissent les machines de soudage par ultrasons plutôt que les méthodes d’assemblage alternatives pour plusieurs raisons pratiques. Le processus offre une combinaison de rapidité, de cohérence et de compatibilité avec les matériaux que peu d’autres techniques peuvent égaler.

• Des temps de cycle extrêmement courts, souvent inférieurs à une seconde, permettent une fabrication à haut débit
• Aucun consommable tel que des adhésifs, des solvants ou des matériaux de remplissage n'est requis
• La zone affectée par la chaleur minimale réduit le risque de déformation ou d'endommagement des composants à proximité
• Résultats hautement reproductibles une fois les paramètres correctement définis, réduisant ainsi les variations d'une pièce à l'autre
• Processus respectueux de l'environnement, sans fumées, dégagements gazeux ou sous-produits dangereux
• Compatible avec l'automatisation et l'intégration robotique pour une production continue

Applications courantes dans tous les secteurs

Parce que le soudage par ultrasons fonctionne avec une large gamme de thermoplastiques, de non-tissés et de certains métaux, il a trouvé sa place dans de nombreuses industries. L'application spécifique détermine généralement la puissance de sortie de la machine, la conception du klaxon et la configuration des luminaires.

Soudage par ultrasons et autres méthodes d'assemblage

Pour décider si le soudage par ultrasons est la bonne solution, il est utile de le comparer à d'autres techniques d'assemblage courantes telles que le collage et le piquetage thermique.

Cette comparaison montre pourquoi le soudage par ultrasons est souvent privilégié dans les environnements de production à grande vitesse, où des retards de durcissement ou des matériaux supplémentaires ralentiraient la production ou augmenteraient les coûts.

Choisir la bonne machine de soudage par ultrasons

La sélection d'une machine appropriée dépend du type de matériau, de la géométrie de la pièce et du volume de production requis. Les acheteurs évaluent généralement les options de fréquence, allant de 15 kHz pour les pièces plus grandes et plus résistantes à 40 kHz ou plus pour les composants petits et délicats. La puissance nominale, la conception du klaxon et la disponibilité de commandes programmables pour l'amplitude, la pression et le temps de soudage jouent également un rôle important dans l'adaptation d'une machine à une application spécifique. Les fabricants produisant des gammes de produits variées investissent souvent dans des machines dotées d'outils interchangeables afin qu'une seule unité puisse gérer plusieurs conceptions de pièces sans reconfiguration majeure.

Meilleures pratiques pour une qualité de soudure optimale

Pour obtenir des soudures solides et cohérentes, il faut prêter attention à la fois à la configuration de la machine et à la conception des pièces. Les pratiques suivantes aident à minimiser les défauts et à améliorer la résistance globale des soudures :

• Concevoir un directeur d'énergie ou un joint de cisaillement adapté au matériau et à la géométrie de la pièce
• Adaptez les paramètres d'amplitude et de pression au thermoplastique spécifique à souder
• Assurez-vous que les pièces sont correctement alignées et fixées pour éviter un transfert d'énergie inégal
• Inspectez et entretenez régulièrement la surface du klaxon pour éviter les incohérences liées à l'usure
• Exécutez des tests de soudure et surveillez les données de résistance des soudures avant de vous engager dans des cycles de production complets

En combinant une conception de pièces solide avec un équipement correctement calibré, les fabricants peuvent compter sur des machines de soudage par ultrasons pour fournir des joints rapides, propres et durables sur une large gamme de produits et d'industries.
