Un machine piquante ultrasonique automatique est un système de traitement textile industriel qui lie et modèle plusieurs couches de tissu - généralement un tissu extérieur, un matériau de remplissage tel qu'un molleton ou une ouate de polyester et une couche de support - en utilisant des vibrations ultrasoniques à haute fréquence plutôt que des coutures conventionnelles à l'aiguille et au fil. La technologie remplace la couture mécanique par un système de distribution d'énergie acoustique contrôlé avec précision qui génère une chaleur de friction localisée à l'interface du tissu, faisant fondre et fusionnant les couches de fibres synthétiques ensemble à des points définis ou le long de motifs continus pour créer la structure matelassée. Le résultat est un assemblage textile à motifs collé en permanence qui est visuellement et fonctionnellement équivalent à un quilt cousu traditionnellement, mais produit à des vitesses considérablement plus élevées, sans consommation de fil, sans temps d'arrêt dû à une rupture d'aiguille et sans problème de froncement de couture ou de gestion de la tension du fil.
La désignation « automatique » fait référence à l'intégration d'un contrôle informatisé des motifs, de systèmes d'alimentation en tissu servocommandés et d'une surveillance automatisée des processus qui permettent aux machines de courtepointe à ultrasons modernes d'exécuter des motifs de courtepointe complexes et multi-éléments sur de grandes largeurs de tissu avec une intervention minimale de l'opérateur. Les machines à quilter ultrasoniques automatiques contemporaines sont capables de produire des panneaux matelassés finis à des vitesses de 20 à 80 mètres par minute en fonction de la complexité du motif, du type de tissu et des paramètres ultrasoniques — des taux de production qui seraient impossibles à atteindre avec des machines à quilter multi-aiguilles conventionnelles exécutant les mêmes densités de motifs.
Comprendre le fonctionnement d'une machine automatique de quilting à ultrasons nécessite une compréhension claire du mécanisme physique par lequel l'énergie ultrasonique lie les couches de textiles synthétiques - un processus fondamentalement différent de toute méthode de fixation mécanique ou de collage. Le mécanisme de liaison est un chauffage par friction intermoléculaire, provoqué par la déformation cyclique rapide des molécules de polymère sous l'influence d'un champ acoustique à haute fréquence.
Lorsqu'un cornet ultrasonique vibrant – oscillant à des fréquences de 20 kHz, 35 kHz ou 40 kHz selon la conception de la machine – est pressé contre un empilement de couches de tissu synthétique à une pression de contact définie, l'énergie acoustique se propage à travers le matériau sous forme d'ondes de contrainte de compression et de cisaillement. Aux interfaces entre les couches de tissu et au sein de la structure fibreuse du tissu lui-même, la déformation mécanique cyclique rapide provoque le déplacement des segments de chaîne polymère les uns contre les autres à des vitesses trop rapides pour que la relaxation visqueuse du matériau puisse s'adapter. Ce frottement interne convertit l'énergie mécanique en énergie thermique avec une précision spatiale extraordinaire : le chauffage se produit exactement aux interfaces des matériaux et aux points de contact des fibres où la contrainte acoustique est concentrée, plutôt que d'être appliquée à l'extérieur et conduite vers l'intérieur comme dans les processus de chauffage conventionnels.
L'augmentation localisée de la température au niveau de la zone de liaison atteint et dépasse le point de fusion des polymères de fibres synthétiques (généralement 255 à 265 °C pour le polyester) en quelques millisecondes après le contact avec le cornet. Le polymère fondu s'écoule sous la pression de contact appliquée, se mélangeant à travers l'interface des couches et remplissant les espaces interstitiels entre les fibres des couches adjacentes. Lorsque l’énergie ultrasonique est supprimée et que le matériau refroidit – un processus qui ne prend qu’une fraction de seconde sous la pression de contact continue du cornet – le polymère mélangé se solidifie en une liaison monolithique continue de manière covalente qui est structurellement plus solide que la fibre non fondue environnante dans de nombreux cas. Il s'agit du mécanisme de liaison qui produit l'aspect caractéristique en relief des motifs matelassés par ultrasons : les zones de liaison comprimées et fondues sont légèrement plus fines et plus denses que le tissu environnant, créant un relief texturé qui définit le motif de matelassage.
Une machine à quilter ultrasonique automatique complète intègre plusieurs sous-systèmes distincts qui doivent fonctionner en coordination précise pour produire une sortie matelassée cohérente et de haute qualité. Comprendre la fonction de chaque composant est essentiel pour les opérateurs, les ingénieurs de maintenance et les spécialistes des achats qui évaluent les spécifications des machines.
Le générateur d’ultrasons – également appelé alimentation ou convertisseur – est le cœur électrique du système. Il utilise une alimentation secteur standard (généralement 220 V ou 380 V à 50/60 Hz) et la convertit en un signal électrique CA haute fréquence à la fréquence de fonctionnement du système à ultrasons – le plus souvent 20 kHz pour les applications textiles lourdes ou 35 à 40 kHz pour des travaux de collage plus fins et à plus haute résolution. Les générateurs numériques modernes utilisent des circuits de contrôle à boucle à verrouillage de phase (PLL) pour suivre et maintenir en permanence la résonance avec l'ensemble transducteur-booster-corne à mesure qu'il change de température pendant le fonctionnement, garantissant ainsi une fourniture d'énergie stable quelles que soient les variations de charge. La puissance de sortie du générateur pour les applications de quilting varie généralement de 500 W à 3 000 W par tête de liaison, les machines multi-têtes transportant plusieurs générateurs fonctionnant en parallèle synchronisé.
Le transducteur convertit le signal électrique haute fréquence du générateur en vibration mécanique en utilisant l'effet piézoélectrique. Il contient un empilement de disques céramiques piézoélectriques – généralement du titanate de zirconate de plomb (PZT) – qui se dilatent et se contractent en réponse au champ électrique alternatif, générant des oscillations mécaniques longitudinales à la même fréquence que l'entrée électrique. Le transducteur est fabriqué avec précision pour résonner mécaniquement à sa fréquence de conception, maximisant ainsi l'efficacité de conversion d'énergie. L'amplitude des vibrations au niveau de la face de sortie du transducteur est généralement de 5 à 10 microns, amplifiée par le booster et le pavillon jusqu'aux niveaux requis pour une liaison textile efficace.
Le booster est un composant acoustique intermédiaire qui amplifie ou atténue l'amplitude des vibrations du transducteur avant qu'elles n'atteignent le pavillon. Différents rapports de surpression (1:1, 1:1,5, 1:2) permettent d'adapter le système à différentes épaisseurs de matériaux et exigences de force de liaison. Le cornet, également appelé sonotrode, est le composant qui entre en contact direct avec le tissu et délivre l'énergie ultrasonique à la zone de liaison. La géométrie du pavillon est d'une importance cruciale : sa forme doit être conçue pour résonner à la fréquence du système tout en délivrant une amplitude de vibration uniforme sur toute sa face active. Pour les applications de matelassage, les cornes sont généralement cylindriques avec des faces de travail à motifs : le motif en relief sur la face de la corne définit le motif de matelassage transféré au tissu, avec des éléments en relief concentrant l'énergie ultrasonique aux points de liaison prévus.
Dans les systèmes de courtepointe rotatifs à ultrasons – la configuration utilisée dans la plupart des machines de courtepointe automatiques à grande vitesse – le tissu passe en continu entre le cornet vibrant et un rouleau métallique rotatif à motifs appelé enclume. L'enclume porte le motif de matelassage en relief sur sa surface et tourne en synchronisation avec la vitesse d'alimentation du tissu. L'écart entre le cornet et l'enclume détermine la pression de contact appliquée au tissu aux points de liaison — un contrôle précis de l'écart, généralement obtenu grâce au positionnement du cornet servocommandé, est essentiel pour une qualité de liaison constante. Un espace trop petit produit une pression insuffisante pour une fusion et une liaison complètes ; un espace trop grand permet à la corne de rebondir ou au tissu de glisser, produisant des liaisons irrégulières ou incomplètes.

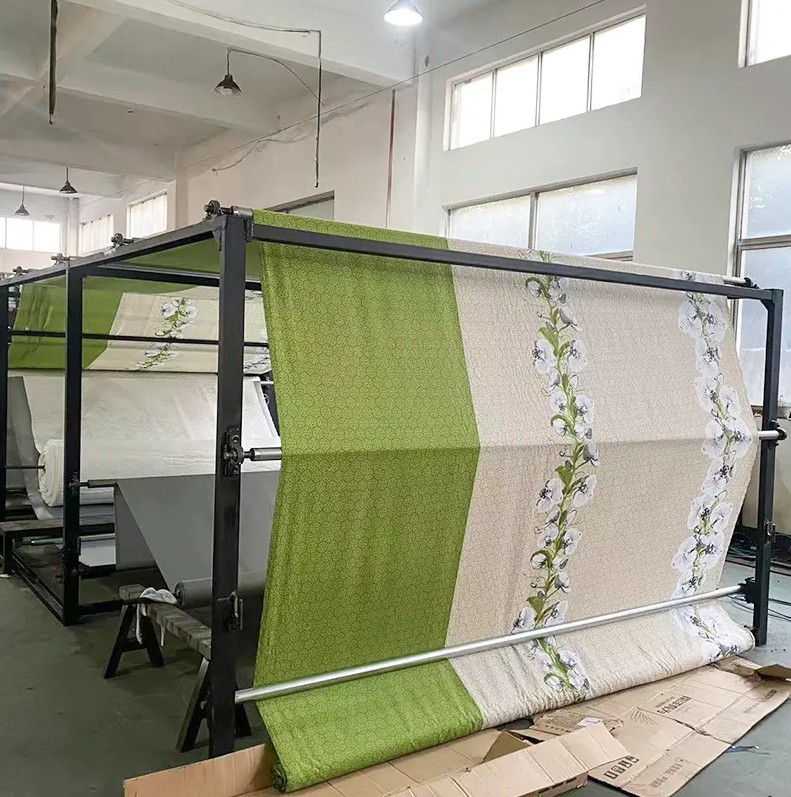

Le système de manutention automatique du tissu alimente le tissu extérieur, le molleton et les couches de support à partir de rouleaux d'alimentation séparés, les aligne avec précision, maintient une tension contrôlée sur toute la largeur de travail et tire le composite lié à travers la machine à la vitesse programmée. Les rouleaux pinceurs, les guides de bord et les danseurs de contrôle de tension commandés par servomoteurs garantissent que toutes les couches entrent dans la zone de liaison avec un enregistrement parfait, sans plis, biais ou variation de tension, ce qui pourrait produire un désalignement du motif ou des défauts de liaison dans le produit fini.
La séquence de production complète sur une machine à quilter à ultrasons automatique suit un flux de processus défini depuis le chargement des matières premières jusqu'à la sortie du panneau matelassé fini :
La capacité « automatique » des machines modernes de piquage à ultrasons est réalisée grâce à des systèmes CNC (commande numérique par ordinateur) sophistiqués qui régissent tous les aspects de l'exécution du motif, de la vitesse de la machine et de la gestion des paramètres du processus. Dans les machines utilisant des configurations de tête de collage à plat ou multi-axes - par opposition aux systèmes à enclume rotative pure - la tête de collage est entraînée par des servomoteurs sur toute la largeur du tissu tandis que le tissu avance, exécutant des motifs programmés complexes sous contrôle de position en boucle fermée avec une précision de positionnement de ± 0,1 mm ou mieux.
Les bibliothèques de motifs stockées dans le contrôleur de la machine permettent aux opérateurs de sélectionner parmi des centaines de modèles de courtepointe préprogrammés — depuis de simples grilles de diamants jusqu'aux motifs complexes floraux, géométriques et de logos personnalisés — et de passer d'un modèle à l'autre en quelques minutes en chargeant un nouveau programme plutôt qu'en changeant physiquement l'outillage. Pour les machines à enclume rotative, les changements de modèle nécessitent un échange physique des rouleaux d'enclume, mais le système de rappel automatique des paramètres de la machine charge automatiquement les paramètres corrects de vitesse, de pression et de puissance associés à chaque modèle d'enclume, minimisant ainsi le temps de configuration et les erreurs de l'opérateur. L'intégration de panneaux HMI (interface homme-machine) à écran tactile avec visualisation intuitive des modèles permet aux opérateurs moins expérimentés de configurer et d'exécuter la production efficacement, tandis que les fonctions d'enregistrement des données enregistrent en continu les paramètres du processus à des fins de traçabilité de la qualité et d'optimisation des processus.
Les avantages et les limites en termes de performances des machines à quilter à ultrasons automatiques deviennent évidents lorsqu'on les compare directement aux machines à quilter multi-aiguilles conventionnelles dans les dimensions les plus importantes pour les producteurs de textiles industriels :
| Paramètre | Matelassage par ultrasons | Piquage à l'aiguille |
| Méthode de liaison | Fusion ultrasonique de fibres synthétiques | Couture mécanique avec fil |
| Consommation de fil | Aucun | Élevé – coût des consommables majeurs |
| Vitesse de production | 20 à 80 m/min | 5 à 20 m/min typique |
| Temps d'arrêt en cas de rupture d'aiguille | Aucun | Fréquent et coûteux |
| Matériaux compatibles | Synthétique uniquement (polyester, nylon, PP) | Tissus naturels et synthétiques |
| Flexibilité du motif | Élevé avec CNC ; limité par enclume en rotatif | Haute avec pantographe multi-aiguilles |
| Scellement des bords | Oui : adhère simultanément aux bords coupés | Non – finition des bords séparée requise |
| Résistance à l'eau aux points de liaison | Excellent – pas de trous d’aiguille | Mauvais – les perforations de l’aiguille permettent des fuites |
Le mécanisme de liaison par ultrasons dépend entièrement du comportement thermoplastique des polymères synthétiques, c'est-à-dire de la capacité du matériau fibreux à fondre, à s'écouler et à se resolidifier dans des conditions thermiques et de pression contrôlées. Cette exigence fondamentale définit à la fois la force de la technologie de quilting par ultrasons et sa première limite : elle fonctionne exclusivement avec des matériaux synthétiques thermoplastiques et ne peut pas lier des fibres naturelles comme le coton, la laine ou la soie qui ne fondent pas mais se carbonisent ou se décomposent lorsqu'elles sont chauffées.
Les matériaux entièrement compatibles avec le quilting par ultrasons comprennent :
Pour les produits nécessitant des tissus extérieurs en fibres naturelles – tels que les couettes recouvertes de coton ou les surmatelas en laine – des approches hybrides peuvent être utilisées dans lesquelles un canevas synthétique ou une couche de support fournit le milieu de liaison thermoplastique tandis que le tissu extérieur en fibres naturelles est maintenu mécaniquement par les zones de liaison comprimées sans que les fibres extérieures elles-mêmes ne fondent. Cette approche nécessite une optimisation minutieuse du processus pour obtenir une force de liaison acceptable sans endommager la surface des fibres naturelles, et constitue un domaine de développement actif pour les fabricants cherchant à étendre le piquage par ultrasons aux segments de literie haut de gamme actuellement dominés par le piquage à l'aiguille.
Les machines de piquage à ultrasons automatiques servent une gamme large et croissante de secteurs de produits industriels, dont l'adoption s'accélère à mesure que les fabricants reconnaissent les avantages en termes de productivité, de qualité et de coût que la technologie offre par rapport au piquage conventionnel :
Maintenir une machine à piquer à ultrasons automatique dans des conditions de fonctionnement optimales nécessite une attention particulière aux modes d'usure et de défaillance spécifiques des composants ultrasoniques, qui diffèrent fondamentalement des modèles d'usure mécanique des machines à piquer à l'aiguille avec lesquels de nombreux ingénieurs de maintenance textile sont plus familiers.
Le klaxon ultrasonique est le composant le plus soumis à l’usure du système. Un contact répété avec le tissu et les surfaces de l'enclume provoque une usure progressive de la face du cornet, ce qui modifie la répartition de l'amplitude des vibrations et finit par dégrader la qualité de la liaison et la définition du motif. L'état de la face des cornes doit être inspecté régulièrement – chaque semaine dans les environnements de production élevée – et les cornes doivent être réusinées ou remplacées lorsque l'usure de la face dépasse les spécifications de tolérance du fabricant. Les cornes en alliage de titane, bien que plus chères que les alternatives en aluminium, offrent une durée de vie nettement plus longue et constituent le matériau préféré pour les applications de courtepointe en production continue.
Le transducteur piézoélectrique nécessite une inspection périodique pour détecter toute fissuration de la céramique - un mode de défaillance provoqué par un choc mécanique, un serrage excessif du goujon reliant le transducteur au booster ou un fonctionnement à des fréquences de résonance considérablement décalées par rapport à la conception en raison de l'usure accumulée ou des changements de température. Le fonctionnement du générateur en mode contrôlé en amplitude plutôt qu'en mode contrôlé en puissance réduit la contrainte du transducteur en maintenant une amplitude de vibration constante quelle que soit la variation de charge, prolongeant ainsi la durée de vie du transducteur. L'étalonnage du générateur et la vérification de la fréquence de résonance doivent être effectués tous les trimestres dans le cadre d'un programme de maintenance préventive structuré pour garantir que l'ensemble du système continue de fonctionner avec une efficacité de conversion d'énergie maximale tout au long de sa durée de vie.
