Qu’est-ce que le Heat Staking ? Processus, méthodes et outils expliqués dans la pratique

Le jalonnement thermique est un processus d'assemblage qui utilise la chaleur et une pression contrôlée pour remodeler un élément en plastique, généralement un bossage ou un poteau moulé, en une tête formée qui maintient un autre composant en place. Rien n'est collé et rien n'est vissé : le plastique lui-même devient l'attache. Le bossage se ramollit, épouse la forme de l'outil, puis refroidit pour former une tête en forme de rivet qui verrouille mécaniquement l'ensemble. Étant donné que le joint est formé à partir de la pièce, le résultat est permanent et exempt de matériel desserré.

Vous verrez également le processus décrit comme le jalonnement thermique, le rivetage thermique ou le jalonnement à chaud. Il apparaît partout où un boîtier en plastique doit contenir un insert métallique, un circuit imprimé, un support, une borne ou un petit sous-ensemble qui ne doit pas se démonter en service. L’idée est simple, mais les détails de la chaleur, de la force et du refroidissement sont ce qui distingue un joint propre d’un joint fissuré.

Comment fonctionne le processus de jalonnement thermique

Un cycle typique suit une séquence prévisible et chaque étape compte :

1. Chargez et localisez. Les pièces sont emboîtées dans un support et le bossage en plastique passe à travers un trou dans le composant qui se trouve dessus.
2. Appliquez de la chaleur. Un outil chauffant, souvent appelé thermode, touche le haut du bossage ou y dirige de l'air chaud jusqu'à ce que le plastique atteigne sa plage de ramollissement.
3. Former la tête. Une force est appliquée et le plastique ramolli s'écoule dans le profil de la pointe de l'outil, s'étendant vers l'extérieur sur la pièce d'accouplement.
4. Refroidir sous pression. La chaleur est évacuée tandis que l'outil continue de maintenir la tête, permettant au polymère de se resolidifier dans sa nouvelle forme.
5. Rétractez et répétez. L'outil se lève, le joint reste verrouillé et le cycle suivant commence.

Les températures se situent généralement juste au-dessus de la plage de ramollissement ou de transition vitreuse du matériau : suffisamment chaudes pour que le polymère coule, suffisamment froides pour éviter de le dégrader. La plupart des cycles se terminent en quelques secondes, c'est pourquoi le processus s'automatise si bien. Le temps, la température et la force sont les trois variables qui déterminent si la tête se forme complètement ou si le bossage se fissure sous l'effet de la contrainte.

Aperçu des méthodes de jalonnement thermique

Il existe plusieurs variantes, qui diffèrent principalement par la manière dont la chaleur atteint le plastique et la quantité de partie environnante qui se réchauffe en même temps.

Quelle méthode choisir ?

Le jalonnement de contact couvre la majorité du travail quotidien car il est rapide et reproductible. Optez pour l'air chaud lorsque la géométrie rend le contact difficile, et envisagez les ultrasons ou l'infrarouge lorsque les pièces autour du joint ne peuvent pas tolérer beaucoup de chaleur. Les facteurs décisifs sont presque toujours la géométrie de la pièce, le temps de cycle et la charge thermique que l'assemblage peut absorber.

Jalonnement thermique vs jalonnement ultrasonique

Les deux processus se ressemblent dans l’usine, car tous deux se terminent par une tête en plastique formée. La différence réside dans la provenance de la chaleur. Lors du piquetage à chaud, un outil externe fait monter la température du bossage jusqu'à ce que le plastique ramollisse. Lors du jalonnement par ultrasons, un cornet vibre entre 20 et 40 kHz, et la friction entre le bossage vibrant et la partie située au-dessus génère de la chaleur directement au niveau de l'interface, de sorte que l'énergie reste locale et que le plastique environnant se réchauffe à peine.

Cette localité est la raison pour laquelle le jalonnement par ultrasons gagne souvent sur les petits poteaux, les éléments rapprochés et les assemblages avec des composants électroniques sensibles à la chaleur à proximité. Les temps de cycle sont plus courts, il n'y a pas d'outil chaud à refroidir entre les courses et le même équipement peut généralement être commuté en soudage ou en insertion en changeant le cornet. Le compromis est que la conception de l'outillage est plus importante : la géométrie du cornet, l'amplitude, le support des fixations et l'ajustement des pièces doivent tous être corrects, et des parois minces ou mal soutenues peuvent se fissurer si l'installation est précipitée.

En pratique, la plupart des plantes finissent avec les deux. Le jalonnement thermique gère les gros bossages et les formes délicates, tandis que l'équipement à ultrasons prend en charge les petits travaux rapides et volumineux. Si vous pesez les deux, il est utile de revoir les matériaux idéaux et limites pratiques du soudage par ultrasons avant de s’engager dans une démarche.

Machine de soudage par points par ultrasons AH-50Q pour le collage de non-tissés et de plastiques Soudeuse par points à ultrasons semi-automatique pour le collage de non-tissés et de plastiques, y compris sacs et masques ; commande par pédale, largeur réglable, pas de préchauffage. Voir le produit →

Où le jalonnement thermique est utilisé en production

Industries qui dépendent des joints jalonnés

• Intérieurs automobiles et composants électroniques, où les clips de garniture, les capteurs et les boîtiers de connecteurs doivent rester fixés pendant toute la durée de vie du véhicule.
• Panneaux de commande d'appareils, où les poteaux jalonnés maintiennent les circuits imprimés et les interrupteurs derrière une façade scellée.
• Dispositifs médicaux, où les boîtiers jetables et réutilisables nécessitent un assemblage propre et sans adhésif.
• Electronique grand public, où les inserts métalliques et le blindage sont ancrés dans des coques en plastique.
• Équipements et instruments industriels, où les bornes et les plaques signalétiques sont fixées sans vis.

Le thermocollage est un processus utilisant des plastiques rigides, mais bon nombre de ces usines utilisent également des équipements à ultrasons sur des produits souples. Une ligne de non-tissé qui scelle et coupe le tissu, une usine textile qui matelasse le rembourrage et un atelier qui jalonne des boîtiers en plastique font souvent partie de la même chaîne de production, c'est pourquoi les deux technologies sont fréquemment achetées et entretenues ensemble. Nous construisons les deux types de machines, des systèmes de découpe et de matelassage de tissus aux soudeuses à ultrasons, et les questions de jalonnement qui nous sont posées portent presque toujours sur les mêmes bases : contrôle de la chaleur, état des outils et support des pièces. Vous pouvez voir toute la gamme de équipement de soudage et de découpe par ultrasons nous fabriquons pour ces applications.

Machine de soudure plastique ultrasonique d'AH-DSL 15KHz 4200W Soudeuse pneumatique par ultrasons pour thermoplastiques et non-tissés, avec suivi de fréquence numérique, niveau et espace du moule réglables et démarrage de sécurité à double bouton. Voir le produit →

Règles de conception qui assurent la fiabilité des joints implantés

La plupart des échecs de jalonnement sont conçus bien avant la mise sous tension de la machine. Quelques habitudes de géométrie empêchent la majorité d’entre elles :

• Maintenez l'épaisseur de la paroi du bossage à environ la moitié ou les deux tiers de la paroi nominale environnante, afin que le bossage refroidisse à un rythme similaire et ne coule pas.
• Dimensionnez la tête d'environ 1,5 à 2 fois le diamètre du bossage, de sorte que le plastique formé recouvre la pièce d'accouplement avec suffisamment de matériau pour la maintenir.
• Laissez suffisamment de hauteur de bossage au-dessus de la pièce d'accouplement pour former la tête, mais pas au point que l'outil doive trop se déplacer.
• Ajoutez un rayon généreux là où le bossage rencontre le mur et évitez les coins internes pointus qui concentrent les contraintes.
• Faites correspondre le bossage au trou avec un dégagement ; forcer le bossage à travers un trou sous-dimensionné précharge le joint avant même qu'il ne soit chauffé.
• Choisissez un matériau amorphe tel que l'ABS ou le polycarbonate lorsque vous avez besoin d'une fenêtre de traitement large et indulgente, et prévoyez des contrôles plus stricts pour les qualités semi-cristallines telles que le polypropylène ou le nylon.

Lorsqu’un joint doit résister à des vibrations ou à des variations de température répétées, ces proportions comptent plus que les réglages de la machine. Obtenir le bon patron coûte moins cher que d'ajouter une attache métallique plus tard.

Équipement, outillage et contrôle des processus

L'outil fait partie d'un système de jalonnement thermique qui décide de l'apparence de la tête finie. Son profil de pointe contrôle la façon dont le plastique ramolli se propage, et son matériau et sa masse thermique déterminent la rapidité avec laquelle il récupère entre les cycles. Les pointes usées ou contaminées produisent des têtes incohérentes bien avant qu'elles ne tombent en panne, donc une simple routine d'inspection et un jeu de pointes de rechange s'amortissent rapidement.

Du côté de la machine, recherchez un contrôle en boucle fermée de la température, du maintien et de la force plutôt que des minuteries en boucle ouverte. Les têtes multipoints permettent d'implanter plusieurs poteaux d'un seul coup à la fois, et les tables rotatives ou les luminaires sans rendez-vous continuent de chevaucher les temps de chargement et d'implantation. La discipline d'outillage est à peu près la même que celle des cornes à ultrasons et des moules personnalisés, où le profil doit correspondre exactement au joint pour obtenir un résultat net et reproductible. C'est le travail que nous effectuons chaque jour, et c'est pourquoi nous gardons les outils à ultrasons et à chaleur dans la même conversation.

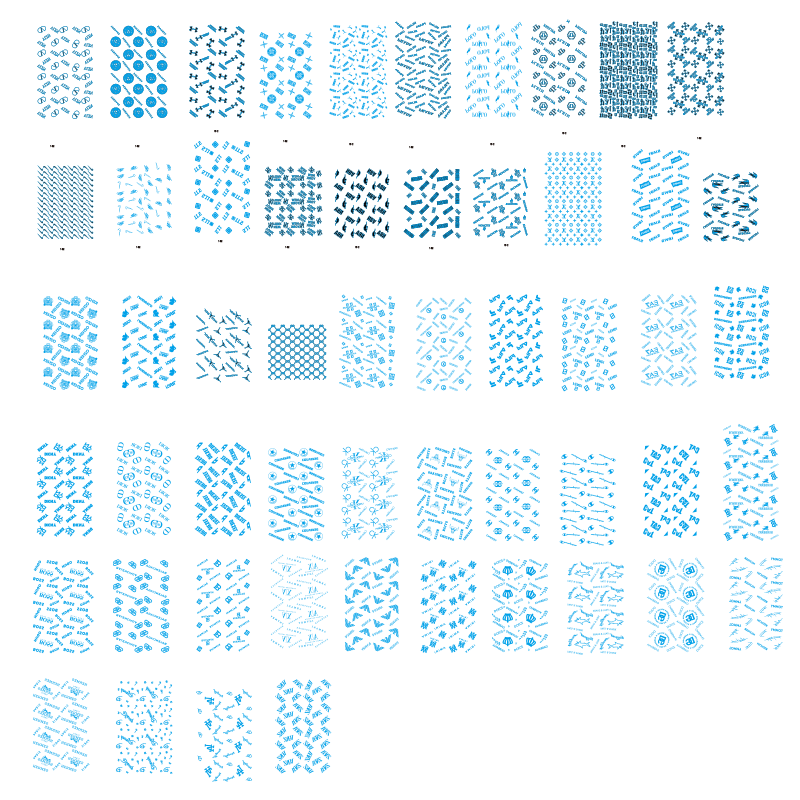

Moules à ultrasons personnalisés pour le soudage, la découpe et le scellement Moules en acier de haute précision pour le soudage, la découpe et le scellement par ultrasons ; conception et taille personnalisables pour correspondre aux profils de joints pour des résultats reproductibles. Voir le produit →

Défauts courants de jalonnement thermique et comment les corriger

Lorsqu’une articulation implantée tourne mal, le symptôme pointe généralement directement vers la cause :

• Pieu incomplet ou froid : trop peu de chaleur, de force ou de maintien. Augmentez légèrement la température de la pointe, prolongez le temps de contact et confirmez que l'outil touche réellement le bossage.
• Tête brûlée ou filandreuse : trop de chaleur ou une pointe qui ne refroidit jamais. Réduisez le point de consigne, raccourcissez le temps d'arrêt ou ajoutez une pause de refroidissement.
• Flash autour de la tête : excès de force ou cavité crânienne trop petite pour le volume plastique. Faites correspondre la cavité au volume du bossage.
• Fissure à la base : un bossage fin, un coin pointu ou un bossage placé trop près d'un bord. Ajoutez un rayon et déplacez le boss vers l'intérieur.
• Traces d'évier sur la surface visible : trop de chaleur circulant vers le bossage. Raccourcissez le cycle ou épaississez la paroi sous le bossage.
• Hauteur de tête incohérente : pointe usée, température variable ou fixation desserrée. Inspectez l'outillage, vérifiez l'étalonnage et vérifiez que la pièce ne peut pas bouger pendant la course.

Travailler sur ceux-ci un par un, plutôt que de modifier plusieurs paramètres à la fois, permet de conserver le processus prévisible et rend la configuration suivante beaucoup plus facile à composer.

Le jalonnement thermique reste l’un des moyens les plus simples d’assembler des pièces en plastique de manière permanente, et cette simplicité est exactement la raison pour laquelle les petits détails sont importants. La géométrie du bossage, l'état de l'outil et le contrôle de la chaleur et de la force déterminent si le joint tiendra pendant des années ou échouera sur le terrain. Si vous planifiez un nouvel assemblage ou dépannez un assemblage existant, le point de départ utile est toujours le même : comprendre le matériau, respecter les proportions du bossage et donner à l'outil un cycle stable et reproductible avec lequel travailler.
