Le soudage par ultrasons est un processus d'assemblage qui utilise des vibrations acoustiques à haute fréquence pour créer de la chaleur à l'interface entre deux pièces. La vibration est appliquée localement, sous pression, et les matériaux fusionnent sans la fusion massive qui se produit lors du soudage conventionnel. Il s’agit d’une méthode pratique pour les thermoplastiques, les non-tissés, les films et certains métaux, et elle est devenue courante sur les lignes de production où des liaisons propres, rapides et reproductibles sont importantes. Chez Changzhou Aoheng Machinery, le soudage par ultrasons n'est pas un sujet abstrait ; c'est le principe qui sous-tend les machines que nous construisons pour les fabricants de textiles, de non-tissés, de produits jetables et de pièces en plastique. La partie utile est de comprendre ce dont le processus a besoin en termes de matériau, d'outillage et de configuration, afin qu'une bonne soudure soit reproductible plutôt qu'accidentelle.
Un système de soudage par ultrasons comporte une pile simple : une alimentation électrique, un transducteur, un booster, une sonotrode ou un cornet et une enclume ou un luminaire. Le transducteur convertit l'énergie électrique en vibration mécanique, le booster ajuste l'amplitude et le klaxon transmet cette vibration à la pièce. L'enclume maintient la pièce et façonne le point de contact. Un cycle typique comprend six étapes :
La fréquence, l'amplitude, la force, le temps de soudage et le temps de maintien sont les principaux paramètres. Un système de 20 kHz est courant pour les pièces en plastique robustes, tandis que 30 à 40 kHz est souvent choisi pour un travail plus fin. Une amplitude plus élevée n’est pas automatiquement meilleure ; trop de produit peut marquer la surface, endommager les fibres ou fissurer les pièces fragiles. Le temps de maintien compte autant que le temps de soudage car le joint doit refroidir sous pression avant que le cornet ne se rétracte. Pour l'assemblage par points et les petits assemblages plastiques, une unité dédiée montée sur banc peut rendre la configuration et la répétabilité beaucoup plus faciles, et la machine de soudage par points par ultrasons AH50Q est un exemple pratique de cette approche.
Machine de soudage par points par ultrasons AH-50Q pour l'assemblage textile Poste à souder par points monté sur établi pour sacs à main non tissés, boucles d'oreilles de masque et assemblages en plastique, avec commande à pédale et moules à motifs pour des assemblages reproductibles. Voir le produit → Le comportement du matériau détermine si le soudage par ultrasons est un bon choix. Les thermoplastiques amorphes transmettent généralement bien les vibrations ; les résines semi-cristallines peuvent souder mais nécessitent généralement des fenêtres de traitement plus étroites. Les non-tissés et les films se lient par fusion localisée de fibres ou de surface, tandis que les métaux minces se joignent par déformation à l'état solide plutôt que par fusion. Le tableau ci-dessous donne un point de départ pratique, mais les résultats exacts dépendent de la qualité, de l'épaisseur, des additifs et de l'outillage.
| Groupe de matériaux | Exemples typiques | Que regarder |
|---|---|---|
| Thermoplastiques | ABS, PP, PE, PC, acrylique, nylon | Les résines amorphes sont souvent plus indulgentes que les qualités semi-cristallines ; l’humidité et les charges comptent. |
| Non-tissés et films | Mélanges PP, PE et PET | La liaison dépend de la fusion locale des fibres ; Le motif de la corne et de l'enclume affecte la main et l'apparence. |
| Emballage | Cartons enduits, stratifiés, films polymères | La contamination des surfaces est l’ennemi ; la pression d'étanchéité et le séjour doivent être constants. |
| Métaux | Aluminium, cuivre, feuilles minces | L’assemblage à l’état solide nécessite des surfaces propres et sans oxyde et un support rigide. |
| Combinaisons différentes | Paires de plastique compatibles | Les points de fusion incompatibles et la dilatation thermique nécessitent des essais conjoints avant la production. |
Si vous ne savez pas si une résine ou un stratifié se soudera proprement, commencez par un petit échantillon et inspectez le joint sous charge. Nous conservons un ensemble plus long de notes de compatibilité des matériaux dans notre bibliothèque technique pour les équipes qui ont besoin d’un point de départ plus approfondi.
L'outillage est l'endroit où de nombreux projets de soudage par ultrasons réussissent ou échouent. Un cornet conçu pour un joint peut ne pas convenir à un autre, et un dispositif qui fléchit volera l'énergie de la soudure. La conception commune compte également. Un directeur d'énergie concentre les vibrations sur la ligne de contact initiale, un joint de cisaillement fournit un ajustement serré pour des assemblages scellés plus solides, et les dispositions à rainure et languette aident à aligner les pièces. Pour les textiles et les non-tissés, la face en corne et le motif de l'enclume contrôlent l'apparence, la douceur et la qualité des bords. Un cornet usé ou une enclume mal soutenue peut produire des liaisons incohérentes même lorsque les réglages de la machine semblent corrects.
Pour les travaux textiles et non tissés, le profil en corne et le motif de l'enclume déterminent souvent si le liant est doux, plat ou décoratif. Nos cornes de soudage optimisées pour le textile sont conçues dans cet esprit et constituent l'une des raisons les plus silencieuses pour lesquelles une ligne de production reste cohérente.

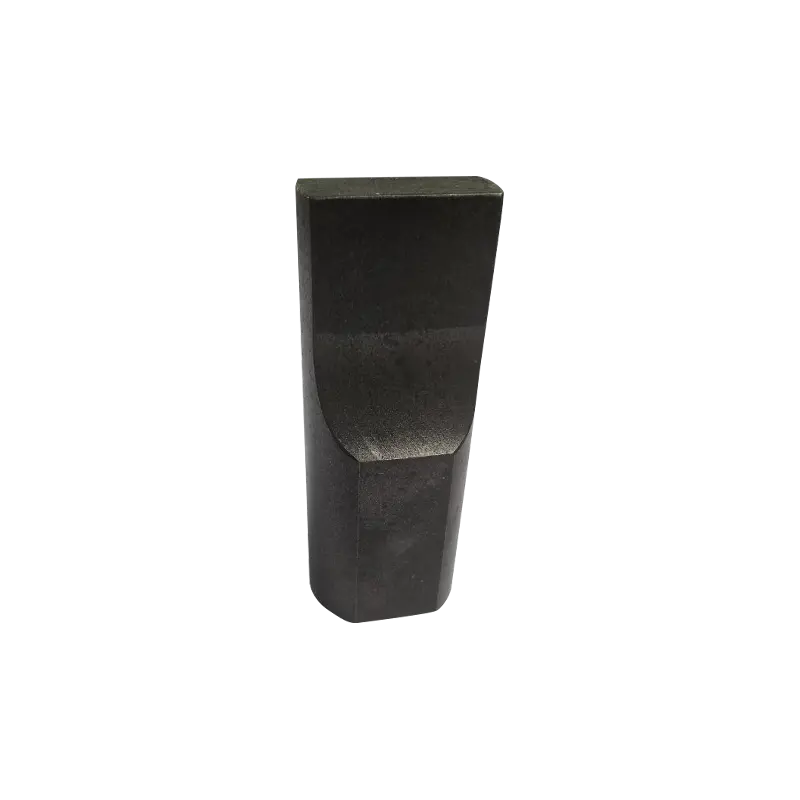

Cornes de soudage par ultrasons optimisées pour le textile AH Accessoire de cornet à ultrasons pour le soudage ou la découpe de textiles, proposé en plusieurs amplitudes et fréquences pour prendre en charge un transfert d'énergie constant dans le traitement des non-tissés et des tissus. Voir le produit → Avant de changer de machine, vérifiez les bases. La plupart des problèmes de soudage ne sont pas mystérieux ; il s'agit d'un élément lâche, d'une surface sale ou d'un paramètre qui a dérivé.
Le soudage par ultrasons apparaît partout où la chaleur, les adhésifs ou les points de suture sont gênants. Dans les textiles et les non-tissés, il est utilisé pour les effets de dentelle, les ourlets, le matelassage, la fente et le scellement, ainsi que pour le collage de composites. Dans les produits jetables, il s'associe aux couvre-chaussures, casquettes, taies d'oreiller, gants et serviettes hygiéniques sans fil à coudre. Les équipes d'emballage l'utilisent pour les joints et les joints inviolables, tandis que les constructeurs automobiles et électroniques l'utilisent pour les petits assemblages en plastique et les terminaisons de câbles. La production médicale en dépend lorsqu’un lien propre et reproductible est important.
Dans notre propre gamme de produits, les mêmes principes apparaissent dans les machines à dentelle à ultrasons, les machines à quilter, les machines à refendre et à couper transversalement, les machines à produits jetables et les unités de soudage dédiées. Notre gamme de machines à souder par ultrasons couvre les formats de soudage manuel, par points, par patte et plastique, de sorte que le bon point de départ dépend du joint plutôt que d'un seul type de machine. Pour les réparations sur le terrain, l'échantillonnage ou les courtes séries, une soudeuse à ultrasons portative telle que l'AH30 vous offre un pont utile entre le banc et la ligne de production.
Soudeuse par points ultrasonique portative AH-30 pour le terrain et les courtes séries Soudeuse à ultrasons portable 28/35 kHz pour l'assemblage par points de plastiques fins, de non-tissés et de fils, adaptée aux réparations, à l'échantillonnage et aux petites séries de production. Voir le produit → Le soudage par ultrasons est généralement propre, mais il n’est pas sans risque. Les vibrations à haute fréquence peuvent affecter l’audition au fil du temps, c’est pourquoi les enceintes et les protections auditives méritent d’être prises au sérieux. Gardez les mains éloignées du klaxon et de l'enclume pendant le cyclisme, utilisez des procédures de verrouillage lors des changements d'outils et assurez une ventilation ou une extraction des fumées lorsque vous travaillez avec des plastiques qui libèrent des substances volatiles. Du côté de la maintenance, vérifiez régulièrement l'usure du pavillon, le refroidissement du transducteur, l'état des câbles et l'alignement des luminaires. Un faux pas courant consiste à rechercher plus de puissance lorsque le véritable problème est un klaxon usé, un accessoire flexible ou des dimensions de pièces incohérentes. Une autre suppose qu’une soudure qui semble bonne tiendra sous charge ; une simple vérification par traction ou par pelage détecte plus de problèmes qu’une inspection visuelle.
Le choix de l'équipement commence par le matériau et le joint, pas par la page du catalogue. Demandez de quoi sont faites les pièces, quelle est leur épaisseur, quelle surface de soudure est impliquée et quel temps de cycle la ligne a besoin. Considérez ensuite le niveau d'automatisation : une unité portative peut suffire pour les réparations et les travaux à faible volume, tandis qu'une machine basée sur des fixations avec une force, un temps et un maintien contrôlés est meilleure pour la cohérence de la production. Le support d’outillage est également important, car les avertisseurs et les fixations ne sont pas universels. Chez Changzhou Aoheng Machinery, nous construisons des équipements à ultrasons pour les applications textiles, non tissés, produits jetables et plastiques, et nous avons fourni des clients dans plus de trente pays. Cette expérience est utile lorsqu'une machine standard a besoin d'un avertisseur personnalisé, d'une enclume différente ou d'un dispositif adapté à une forme de pièce peu pratique.
Si vous pesez un nouveau processus par ultrasons, l'étape suivante la plus fiable est un essai d'échantillon avec le matériau réel et la géométrie du joint. Apportez-nous la pièce, le mode de défaillance et l'objectif de production, et nous pourrons vous aider à affiner le format de la machine, l'outillage et la fenêtre de processus. Le soudage par ultrasons récompense la préparation, et une configuration calme et bien prise en charge bat généralement une longue liste de fonctionnalités de la machine.
